РЕШЕНИЕ ДЛЯ ДИСПЕТЧЕРИЗАЦИИ ОБЪЕКТОВ ТЕПЛОЭНЕРГЕТИКИ

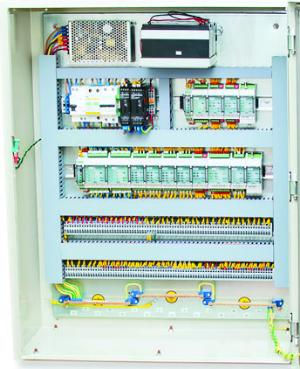

Многофункциональный комплекс телеметрии МКТ-Ш-C-СИ v. TG предназначены для непрерывного дистанционного контроля технологических параметров удаленных объектов теплоэнергетики, осуществляющих транспортировку и распределение теплоэнергоносителей (в том числе природного газа), а именно: сбор, регистрацию и передачу электрических сигналов с датчиков (датчиков температуры, давления, расхода, положения, систем коммерческого учета газа и т.д.), диспетчеризации котельных с выводом параметров работы котельных и аварийных сигналов на центральный диспетчерский пункт, первичных и вторичных преобразователей на ЭВМ верхнего уровня по каналам GSM связи.
Технические характеристики
| Номинальное напряжение питания, В | ~220 |
| Номинальная потребляемая мощность, Вт | 150 |
| Номинальное напряжение питания датчиков и внешних устройств, В | 24/12/9/5 |
| Аналоговые входы 4…20мА, шт. | 16 |
| Дискретные (импульсные) входы/счетчики, шт. | 32 |
| Аналоговых выходы 4…20мА/0..10 В, шт. | 4 |
| Релейные выходы, шт. | 6 |
|
Цифровые входы, шт.: RS232 RS485 |
3 3 |
| Степень защиты | IP54 |
| Стандарт связи GSM | 900/1800 (GPRS) |
| Рабочий диапазон температуры окружающей среды, ˚С | -40..+60 |
| Срок службы, лет, не мнее | 10 |
| Масса, кг, не более | 20 |
| Габаритные размеры, мм | 800х650х250 |
Функциональные и конструктивные преимущества
| Модульный принцип построения решения позволяет обеспечить подключение произвольного набора датчиков, устройств; |
| Подключение и управление ПИД-регуляторами, измерителями, горелками и другим оборудование котельных; |
| Передача технологических параметров по запросу, по расписанию, отслеживание аварийных ситуаций; |
| Широкий выбор подключаемых приборов учета энергоресурсов (корректоров газа, тепловычислителей, счетчиков электроэнергии, расходомеров); |
| Поддержка протоколов Modbus RTU/ASCII/TCP, МЭК; |
| Удобная интеграция в любую SCADA-систему посредством технологий OPC, ODBC; |
| Проводной (Ethernet) и беспроводной GSM-канал передачи данных |
| USB-интерфейс для настройки, поверки и диагностики оборудования; |
| Высокая пылевлагозащищенность, работа в широком диапазоне температур; |
| Возможность подключения контроллеров доступа (Touch Memory, SmartCard) для информирования о штатном обслуживании/несанкционированном проникновении на объект; |
| Гибкая система настройки контроллера, выбор режимов работы. Удобный интерфейс программы Конфигуратор; |
| Автоматическая архивация измеренных данных при отключении питания; |
| Аварийное электропитание постоянным током напряжением (24 ± 0,4) В оборудование контроллера и внешних приборов на срок отсутствия внешнего электроснабжения обеспечивается встроенным аккумуляторным блоком; |
| Контроль состояния напряжения питания (встроенная функция); |
| Возможность использования встроенной touch-панели для локального мониторинга и управления объектом. |
Габаритные размеры
