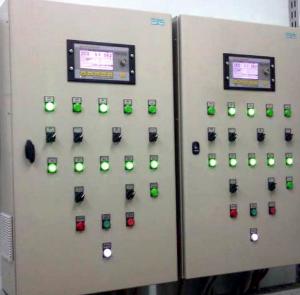

ЩИТ АВТОМАТИКИ И БЕЗОПАСНОСТИ
Щит автоматики и безопасности обеспечивает следующие функции:
Щит автоматики и безопасности осуществляет пуск и останов всех контроллеров в котельной, а также принимает дискретные сигналы об аварии с этих контроллеров.
Управление работой клапана отсечного газового или ж/топливного клапана (опция, out4) производится с выхода контроллера безопасности.
При отсутствии указанных выше аварийных ситуаций контроллер безопасности выдает сигнал на пуск отсечного газового или ж/топливного клапана. Включение отсечного газового клапана производится до пуска котельной. При возникновении аварийных ситуаций производится закрытие клапана.
- контроль работы котельной;
- управление клапаном подачи газа или клапаном жидкого топлива на вводе в котельную;
- сигнализации об аварийных ситуациях в котельной (световая и звуковая сигнализация);
- контроль фаз напряжения питания шкафа;
- контроль загазованности метаном СН4 - (II порог);
- контроль загазованности СО (I порог);
- контроль загазованности СО (II порог);
- контроль давления газа или ж/топлива на входе в котельную;
- контроль пожаро-охранной сигнализации.
Щит автоматики и безопасности осуществляет пуск и останов всех контроллеров в котельной, а также принимает дискретные сигналы об аварии с этих контроллеров.
Управление работой клапана отсечного газового или ж/топливного клапана (опция, out4) производится с выхода контроллера безопасности.
При отсутствии указанных выше аварийных ситуаций контроллер безопасности выдает сигнал на пуск отсечного газового или ж/топливного клапана. Включение отсечного газового клапана производится до пуска котельной. При возникновении аварийных ситуаций производится закрытие клапана.
