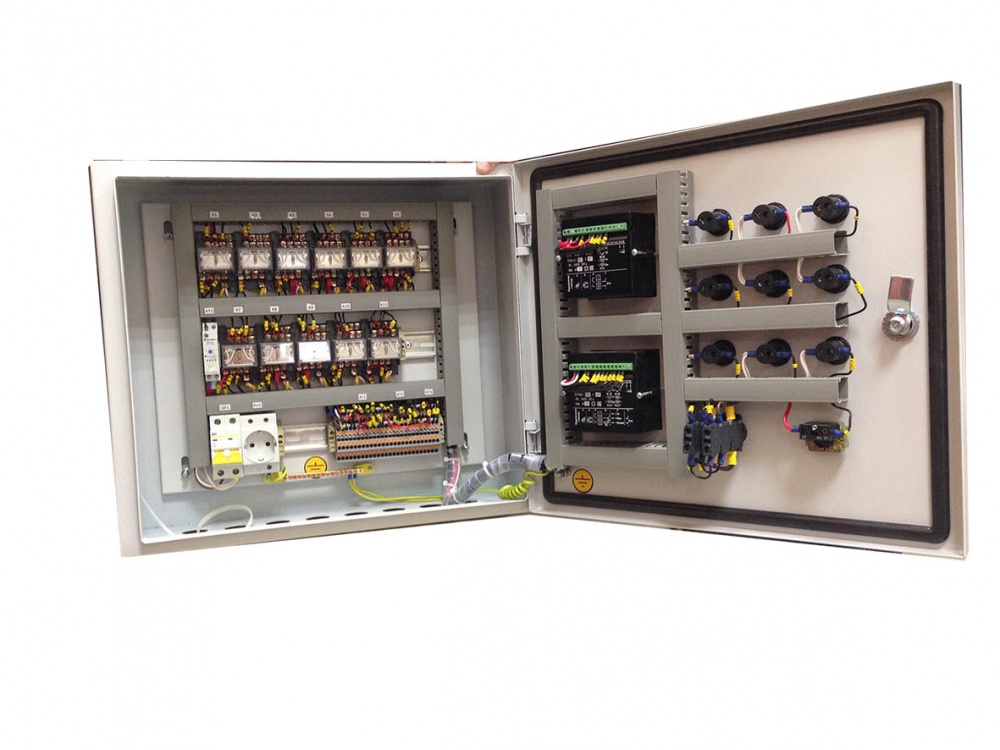

Щит управления каскадом водогрейных котлов (ЩУ КВК-5)

Щит управления каскадом водогрейных котлов построен на базе Программируемого Логического Контроллера, оснащен сенсорной панелью управления, осуществляет контроль работы каскада котлов (до 5 котлов) и выполняет:

оптимальное управление каскадом из 5 котлов (максимум), оснащенных щитами автоматики типа ЩАБР ВК;
контроль состояния работы котлов на основе сигналов обратной связи со Щитов Автоматики Вологрейных Котлов;
дистанционный запуск/останов котлов;
контроль температуры воды на выходе котла, температуры и давления воды на входе и выходе котельной (до и после каскада.)*
погодозависмое регулирование (опционально)
отображение и архивирование аварийных сигналов в сенсорной панели управления, размещенной на Щите.

Поддерживается интеграция системой верхнего уровня (SCADA) по протоколу MODBUS RTU (RS485) и удаленная передача данных через GSM-GPRS (опционально)*

*Для отображения данных параметров, и стабильного функционирования системы целом, щит необходимо укомплектовать набором внешних датчиков.

Комплект внешних датчиков для ЩУ КВК-5

В комплект датчиков, входят:

7 датчиков температуры воды;
1 датчик давления воды.

Данный комплект датчиков является минимально необходимым, для нормального функционирования системы в целом.
