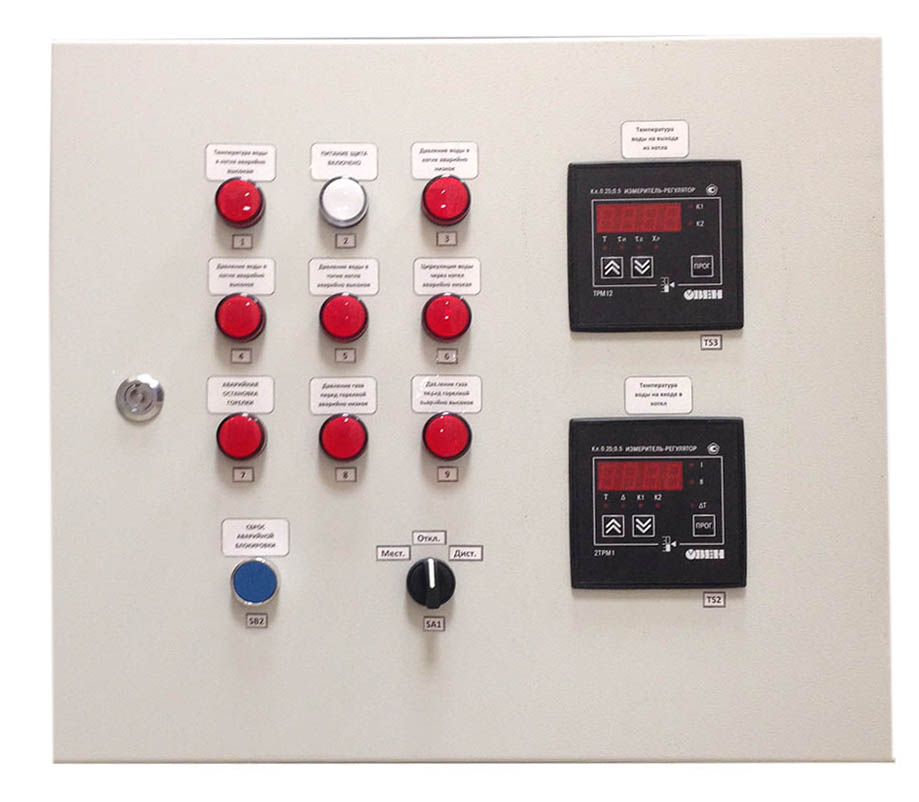

Щит Автоматики Безопасности и Регулирования Водогрейного Котла (ЩАБР ВК-1)

Управления безопасностью, работой и теплопроизводительностью одиночного водогрейного котла, оснащенного блочномодульной двухступенчатой горелкой, область применения  – водогрейные котлы с температурой воды не выше 115 °С.

Шкаф автоматики выполняет следующие функции:

• контроль, световая сигнализация, блокировка с запоминанием первопричины аварии, при выходе за установленные пределы следующих параметров:

1. температуры воды на выходе из котла;

2. давления теплоносителя в котле (min. и max.);

3. циркуляции теплоносителя через котёл;

4. давления в топке котла( или газоходе котла);

5. давления газа перед горелкой;

6. сигнала аварии горелки;

• измерение и отображение на дисплее приборов:


1. температуры воды на выходе из котла;

2. температуры воды на входе в котёл;

3. температуры отходящих газов;

• управление мощностью горелки по температуре теплоносителя на выходе из котла;

• управление мощностью горелки контроллерами верхнего уровня для щитов в режиме «дистанционное»;

• передача обобщённого сигнала аварийной остановки котла в щит автоматики котельной (сухой контакт)
